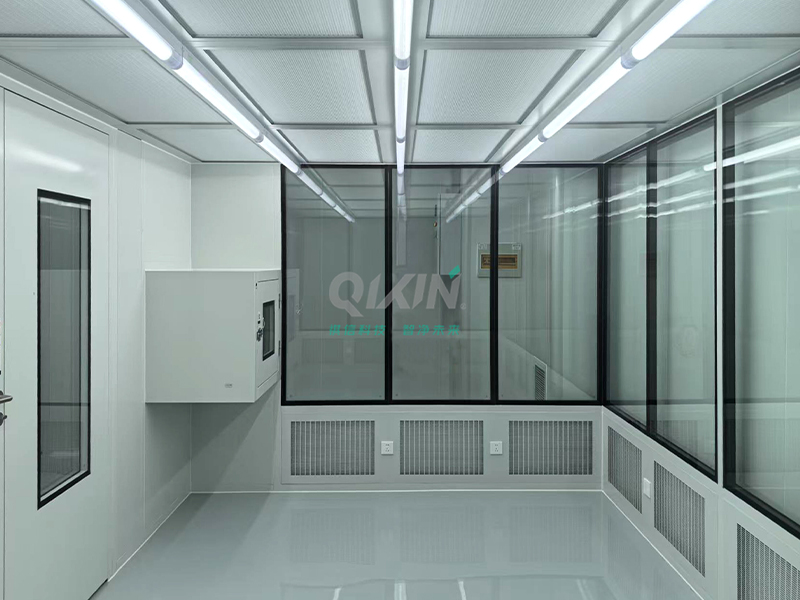

半导体封装膜无尘车间建设的标准要求
半导体封装膜作为芯片的“防护屏障”与“连接桥梁”，其微米级的厚度与精密结构，对生产环境的洁净度、稳定性提出了极致要求。一旦环境参数失控，微小的微粒、温湿度波动或静电都可能导致封装膜出现缺陷，进而引发芯片短路、失效等严重问题。因此，专用无尘车间的建设必须严守这四个核心标准。
一、空气洁净度
洁净度是半导体封装膜无尘车间的“第一准则”，核心目标是拦截直径≥0.1微米的各类微粒——这类微粒的尺寸仅为封装膜厚度的数十分之一，却足以成为产品缺陷的“源头”。半导体封装膜的生产涉及基材处理、精密涂布等工序，若空气中的灰尘、纤维、金属碎屑附着在膜材表面或混入涂层，会直接造成三大问题：一是形成划痕、孔洞等外观缺陷，破坏封装膜的密封性；二是导致膜材层间剥离，降低机械强度；三是引发绝缘性能下降，增加芯片短路风险。
基于此，车间洁净度必须达到ISO 5级（百级）及以上标准，即每立方米空气中≥0.5微米的微粒数≤3520颗，≥0.1微米的微粒数控制在更低量级。为实现这一标准，需在送风末端满布超高效空气过滤器（ULPA），并建立全流程空气过滤体系，从新风入口到车间内部，层层拦截污染物。
二、温湿度控制
半导体封装膜的涂布、固化、复合等核心工艺，对温湿度的敏感度贯穿生产全流程，微小波动都可能引发批量报废。湿度过高时，封装膜基材易吸湿膨胀，导致涂布环节涂层厚度不均，出现“边缘厚、中间薄”的问题；温度骤升或骤降，则会改变胶水的固化速率——固化过快会导致内部产生气泡，固化过慢则会降低膜材间的粘接强度，影响产品使用寿命。
车间需配置高精度恒温恒湿系统，将温度稳定控制在22±1℃，相对湿度维持在45%±5%，且温湿度波动幅度需控制在±0.5℃、±2%以内。这种稳定环境不仅能确保每批次封装膜的涂层均匀性、粘接强度一致，还能降低因环境因素导致的报废率，提升工艺稳定性。
三、气流与压差
为避免污染物在车间内滞留或扩散，气流组织与压差设计需形成防护体系。车间需采用垂直层流（顶送下回）的气流方式，洁净空气从天花板满布的送风口垂直向下流动，形成均匀的“空气活塞”，迅速将膜材生产中产生的微粒（如涂层挥发物、基材碎屑）推向地面回风口，确保污染物不悬浮、不扩散。
同时，必须建立严格的压差梯度：核心生产区（如涂布间、固化间）气压最高，缓冲区次之，非洁净区气压最低，通常相邻区域压差控制在5-10Pa。这种梯度设计能有效阻止低洁净度区域的污染物通过门缝、人员走动等途径侵入核心区，确保各功能区域的洁净度独立稳定。
四、防静电
半导体封装膜的基材多为高分子材料，生产过程中基材摩擦、设备运转极易产生静电，而静电不仅会吸附空气中的微粒，还可能击穿芯片的微型电路。因此，防静电需实现“全场景覆盖”：
- 材料层面：地面采用防静电环氧自流坪，墙面选用防静电彩钢板，确保环境无静电积累；
- 设备层面：所有生产设备（如涂布机、复合机）必须严格接地，避免设备运转产生静电；
- 人员层面：操作人员需穿戴防静电洁净服、防静电腕带与防静电鞋，通过人体接地将静电实时释放。
通过全链条防静电管控，可彻底规避静电对封装膜绝缘性能的潜在损害，保障产品对芯片的防护有效性。
