在半导体芯片、5G
通信模块、精密传感器等高端电子产品的制造中，纳米级制程工艺对生产环境的洁净度提出了近乎苛刻的要求。一颗直径仅 0.1
微米的尘埃粒子落在芯片晶圆上，就可能导致数百万个晶体管失效，这意味着电子产品生产中的洁净控制已从 "卫生要求" 升级为
"技术刚需"。以下从洁净标准、污染来源到控制体系，全面解析电子产品生产的核心洁净要求。
电子产品生产洁净室通常遵循
ISO 14644-1 标准，根据每立方米空气中≥0.5μm 粒子的数量划分为不同等级。以半导体晶圆厂为例，10 纳米制程产线需达到 ISO 1
级（每立方米≤10 个粒子），而消费电子组装车间一般需维持 ISO 8 级（每立方米≤3520000
个粒子）。这类洁净室通过三级过滤系统（初效 + 中效 + 高效过滤器）实现空气循环，其中 H14 级高效过滤器对 0.3μm 粒子的过滤效率达
99.995% 以上，配合垂直单向流气流组织，确保尘埃粒子随气流快速排出。
温湿度控制参数同样关键：半导体光刻环节要求温度 23±0.5℃、湿度 45%±5%，这是因为硅片的热膨胀系数为 2.6ppm/℃，温度波动会导致光刻图案偏移；而 PCB 焊接工序若湿度低于 30%，则易产生静电击穿电子元件。
生产设备表面的静电吸附是微尘积聚的主要原因之一。半导体蚀刻机腔体需每周进行等离子体清洗，去除沉积的金属离子；SMT
贴片机的吸嘴需每 4
小时用无尘酒精擦拭，防止焊膏残留固化。工具方面，镊子、螺丝刀等需采用防静电陶瓷或不锈钢材质，且每次使用前需通过离子风机消除表面静电。某存储芯片厂曾因未及时清洁镀膜设备，导致产品良率从
98% 骤降至 85%，经检测发现腔体内壁积聚的钨金属颗粒随气流附着在晶圆表面，形成短路缺陷。

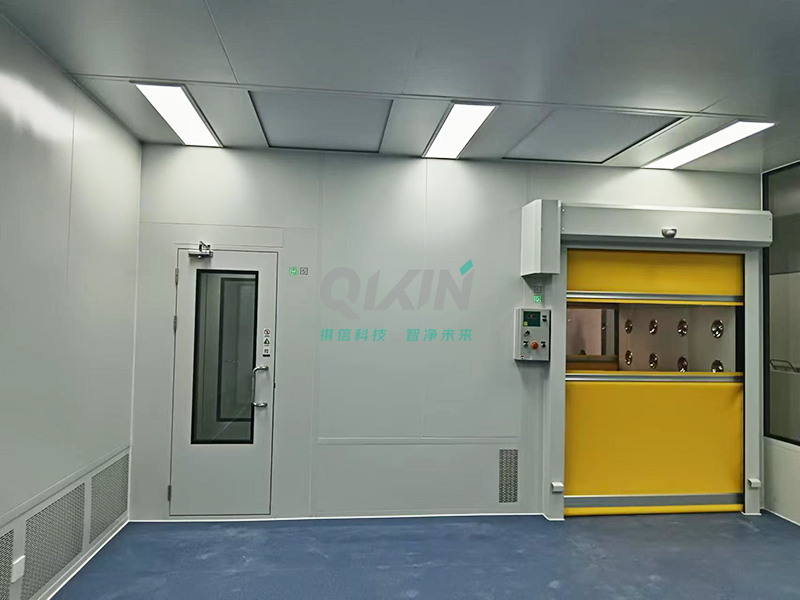

进入洁净区的人员需经过
"更衣 - 风淋 - 消毒" 三重程序：防静电连体服采用 0.5mm 间距导电纤维织成，可将人体静电控制在 100V
以下；通过双通道风淋室时，两侧风机以 25m/s 风速吹扫全身，确保工作服表面尘埃被有效清除。原材料方面，PCB
板在拆包前需在传递窗中进行紫外照射消毒，IC 芯片的载具需通过粒子计数器检测，每平方英寸粒子数不得超过 5 个。
现代电子产品洁净车间普遍部署智能环境监控系统：激光粒子计数器每
10 分钟自动采样一次，数据实时上传至 MES 系统；压差传感器监测不同洁净区之间的压力梯度（通常维持 5-10Pa
正压），防止交叉污染；当某区域粒子浓度超过阈值的 150%
时，系统自动启动备用风机组，并向管理人员发送预警信息。某显示面板厂通过部署这类系统，将产品异物缺陷率从 0.3% 降至 0.05%，年节约成本超
2000 万元。
在
Mini LED 封装、MEMS 传感器制造等新兴领域，传统洁净控制面临新挑战。Mini LED 的巨量转移工序中，直径 50μm 的 LED
芯片对 0.1μm 以下的粒子也极为敏感，需在 ISO 5 级背景下搭配局部 ISO 3 级微环境；MEMS
器件的腔体封装需控制气态污染物，如 SO₂、NOx 等腐蚀性气体浓度需低于 1ppb，因此洁净室需增加活性炭吸附装置。
随着
3nm 制程芯片、量子计算机等下一代电子产品的研发，洁净控制正从 "控制可见污染物" 向 "抑制分子级污染"
演进。某量子计算实验室已采用液槽式高效过滤器 + 分子过滤器组合，配合不锈钢电解抛光内壁，将空气中的有机挥发物（VOCs）控制在 50ppt
以下，为量子比特的稳定运行创造了极致洁净环境。
从微米到纳米，从粒子到分子，电子产品生产的洁净要求始终与制程技术同步迭代。建立涵盖设计、建造、运行、维护的全生命周期洁净管理体系，不仅是产品质量的保障，更是企业在高端制造领域的核心竞争力体现。
